Le SIRIUS

D’après la bande dessinée de HERGE

LE TRÉSOR de RACK HAM LE ROUGE

Echelle au 1/50 ème

 De 70 cm de long et 12 cm de large ( Modèle statique)

Réalisation de Patrice ROUSSEL (EVREUX 27)

Cliquer sur les photos pour les agrandir

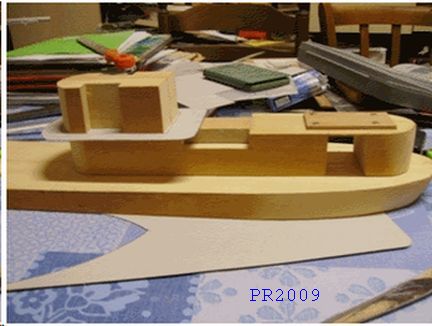

A gauche :  le pont de timonerie en abs. La pièce vissée dessus ne servant que de moule pour former la superstructure de la timonerie en abs de 10/10 cintrée à chaud

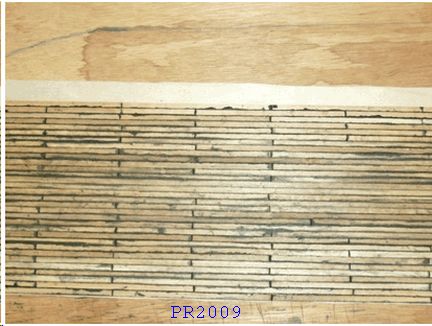

Au centre : Calfatage des lattes de pont

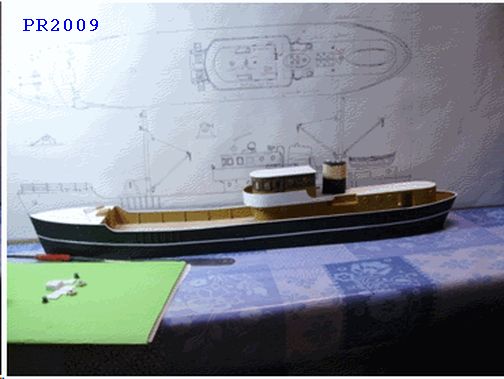

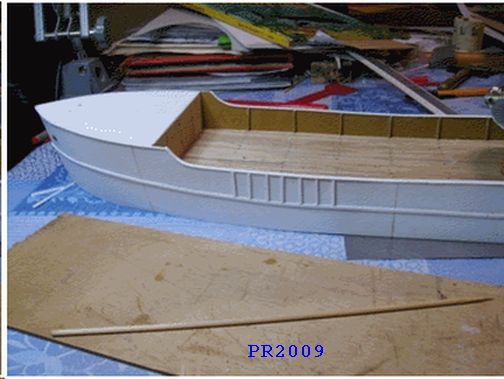

A droite : La coque est maintenant terminée, le pont collé, les préceintes montées ainsi que les tangons

et lisse de plat bord, les jambettes intérieures que l’on aperçoit dans la partie peinte du pavois

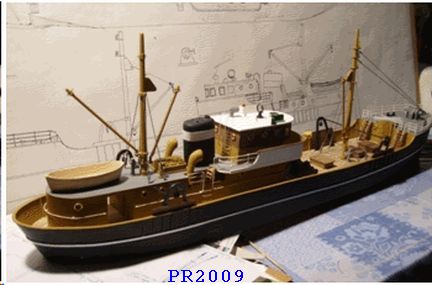

A gauche : Le modèle commence a prendre forme

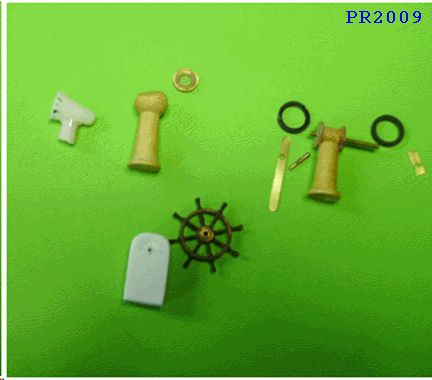

Au centre : L’ensemble compas, la corne de brume en plastique formé, la barre de gouvernail et son socle en abs,

l’ensemble de commande des moteurs ( buis, plastique laiton )

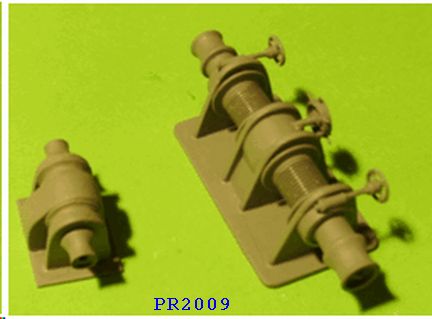

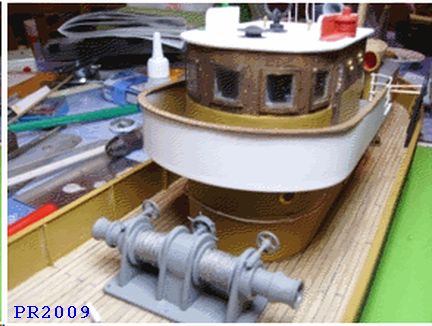

A droite : Les deux treuils terminés, après peinture

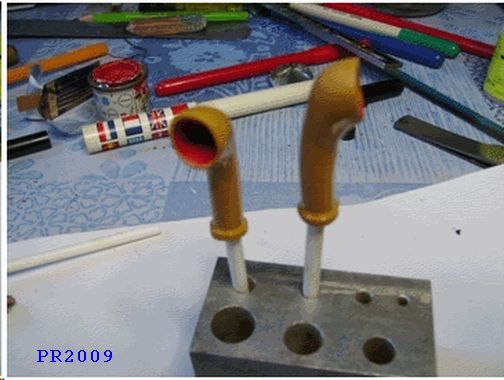

 A gauche : Les manches à air sont prêtes à être montés leur base

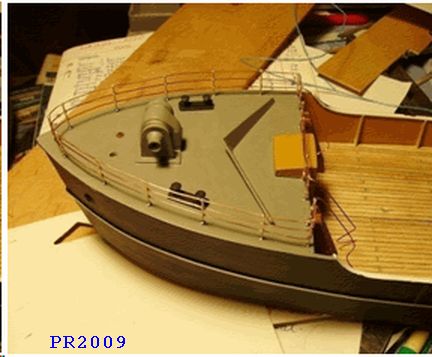

Au centre : Détail de la proue et ses accessoires avant et après la pose des rambardes et les trous pour les chandeliers.

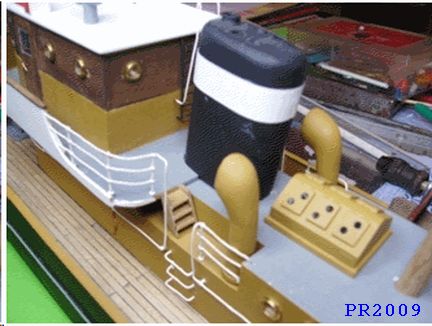

 A droite : le claire voie est installé ainsi que les manches à air, la cheminée est collée d’où l’on peut remarquer

les différentes sorties  à son sommet

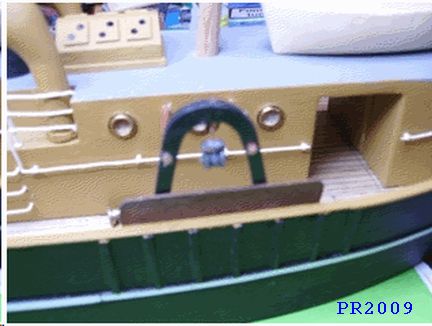

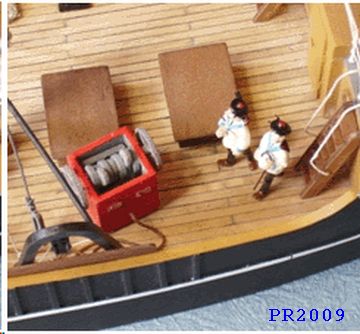

 A gauche : détail des chaluts et leurs poulies

Au centre : la vue de face de celle-ci et le treuil de chalut

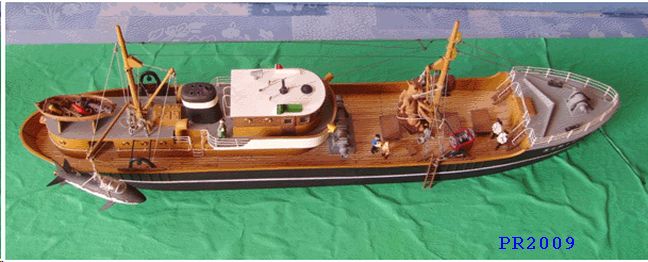

A droite : Vue d’ensembledu SIRIUS avec toutes ses manœuvres

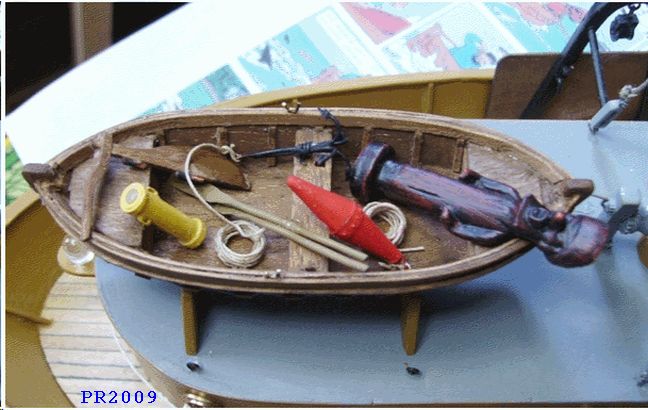

 A gauche : Aménagement de l’embarcation , le grappin est installé avec son cordage ainsi que le gouvernail ,

 Le visionneur en jaune , la boué en plastique tourné ,les rames sont formées en cuivre de 10/10 ,

les pelles pour martelage , le toten est celui des personnages de TINTIN

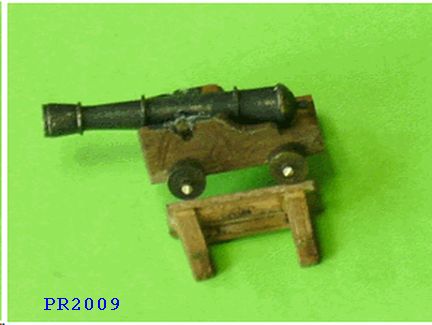

Au centre : le canon de quatre livres récupéré sur l’épave de la licorne

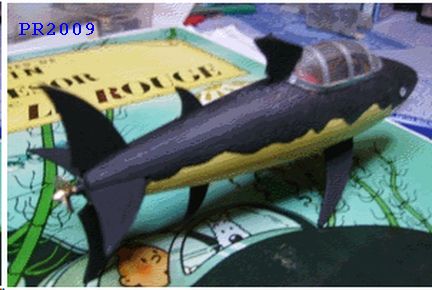

A droite : Vue complète du sous marin

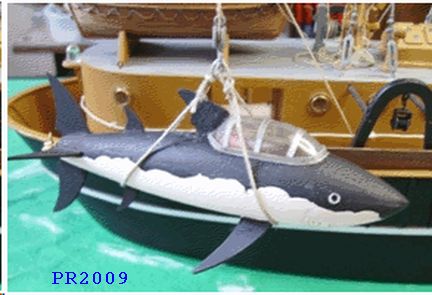

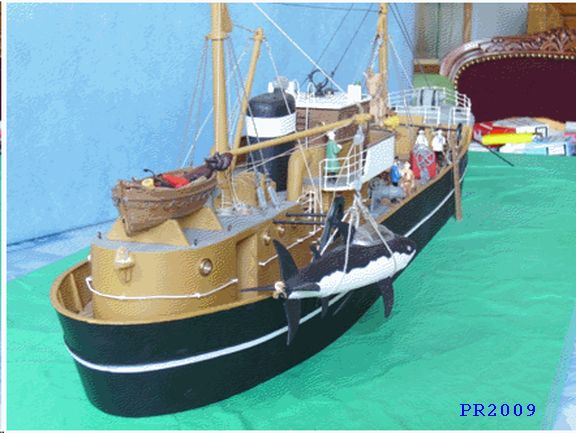

 A gauche : Le sous marin élingué  après mission

A droite : Vue 3/4 arrière tribord avec son équipage

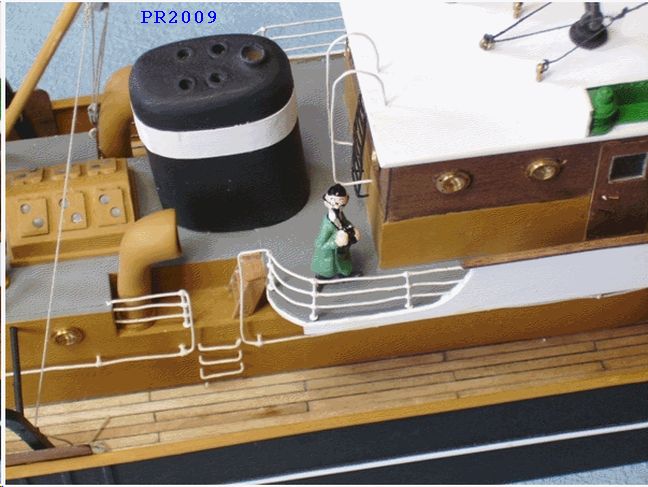

        A gauche :   Le profésseur tournessol sur la passerèlle

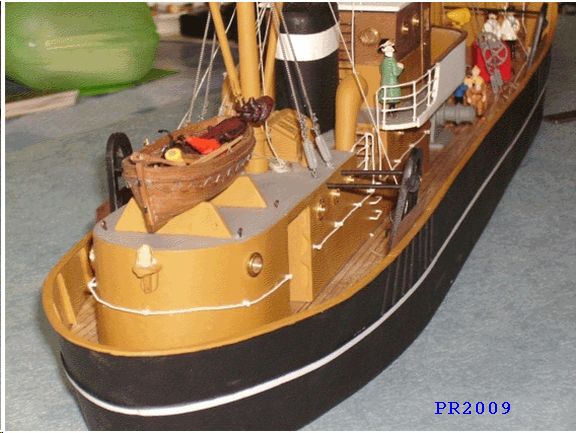

 A droite : 3/4 arrière d’où l’on aperçoit les principaux personnages

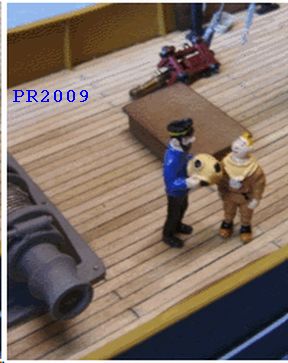

 A gauche :le capitaine haddock préparant tintin pour la plongée

A droite : les duponts s’apprétant  pour mettre la pompe à air du scaphandre en action

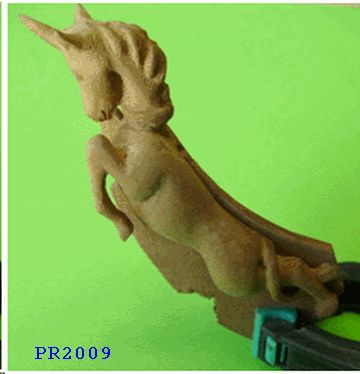

A droite : Sur la licorne on s’aperçoit de la finesse et de la fragilité des pattes avant, également la queue

passant par-dessus la jambe

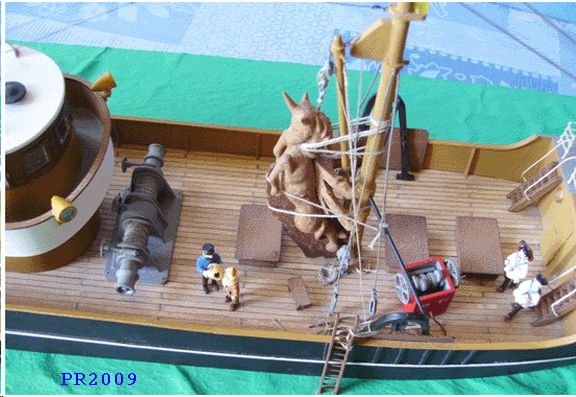

 A gauche : Vue de dessus de la licorne à son poste d’amarage sur le mat

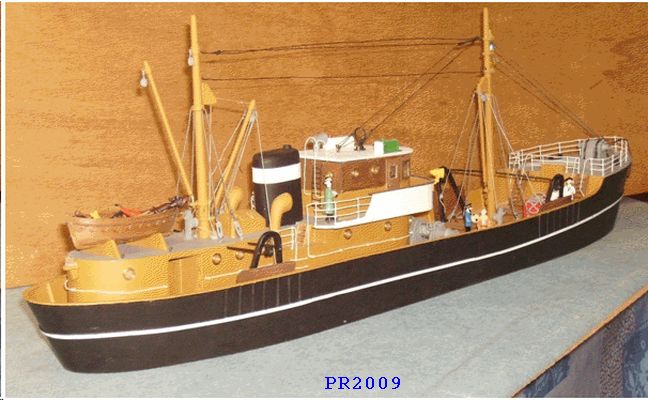

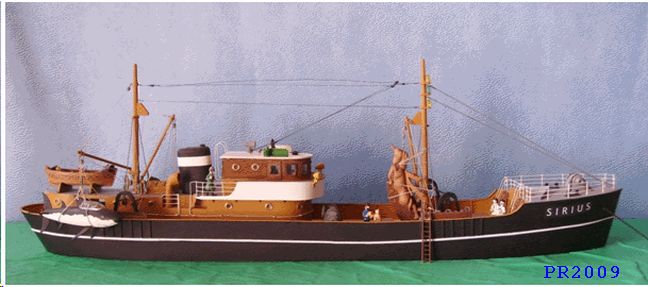

A droite : Le SIRIUS terminé

 L'ensemble terminé
