Cuirassé le "MISSOURI"

Réalisation de Alain TENEZE

Membre du Modèle Yacht Club PICARD

Pages : N°1, N°2

Informations générales :

Longueur hors-tout  : 270,434 m       Déplacement standart  : 45.000 T            Cuirassement  :  coque = 41 à 343 mm

                   Longueur à la flottaison  : 262,128 m      Déplacement pleine charge  : 57.540 T                          Tourelle = 184 à 432 mm

                   Largeur maximale  : 32,969 m            Puissance  : 212.000 CV                                                           Barbette  = 294 à 439 mm

                   Tirant d'eau  :  11,506 m               Equipage  : 189 Officiers + 2789 marins (1945)                         Pont  = 120 à 157 mm

                    Armements :  9 canons de 16'' 50   cal  =  406 mm  en 3 tourelles triples                                      Blockaus  =  184 à 439 mm

                                            20       "             5''  38  cal  =  127 mm en 10 tourelles doubles

                                            80       "                   40 mm Bofors en 20 affuts quadruples

                                            49       "                   20 mm Oerlikon

Photo : WIKIPEDIA

Informations historiques :

        Le Missouri fait parti de la dernière classe de cuirassés américains, la classe Iowa, avec le Iowa, le New Jersey et  le Wisconsin.

Le 63ème cuirassé a été, en fait, le dernier lancé le 29 Janvier 1944 ( le 64ème et dernier en numérotation,

le New Jersey a été lancé un peu auparavant) et a été commissionné le 11 Juin 1944. Il participa à la guerre dans le Pacifique

avec les campagnes d'Iwo Jima, Okinawa et bombardement sur l'ile de Kyushu. Le 11 Avril 1945, il est touché par tribord

par un kamikaze mais sans blessé. Son grand fait historique a été de recevoir, dans la baie de Tokyo,

 les dignitaires japonais à son bord pour la réddition sans condition du Japon le 02 Septembre 1945,

le Général Mac Arthur représentant l'ensemble des Forces alliées et le Général Leclerc représentant la France.

           La campagne militaire suivante fut la guerre de Corée de 1950 à 1953. En février 1955, le Missouri est mis en réserve

de la flotte du Pacifique. En Mai 1985, il est sorti de ''la  naphtaline'' pour être réactivé et modernisé,

notamment avec des missiles Tomahawks et des canons rapides Phalanx. Il participa à la première guerre du Golfe

de janvier à Mars 1991. Il est décommissionné pour la seconde fois et mis en réserve définitivement.

Il est rayé des listes de la navy le 12 janvier 1995. Le Missouri est conservé en bateau musée à Pearl harbor,

juste à côté du Mémorial de l'Arizona.

Le modèle :

Le choix s'est tout de suite porté sur le Missouri quand j'ai vu des photos du superbe modèle de Gibbs and Cox

du Musée de Washington.

La maquette est construite au 1/72 ème sur la base du plan book de Floating Drydock, l'avantage de cette échelle,

étant de pouvoir trouver des maquettes plastiques des avions de reconnaissance.

La construction est classique, bordé sur membrure avec pose de fibre de verre à l'extérieur.

La coque est faite en deux modules,

à cause du transport! Le moulage de résine polyuréthane et la technique de phogravure sont utilisés pour l'accastillage,

surtout pour l'armement. Les tourelles sont prévues tournantes avec hausse des canons et tir à blanc.

La maquette fera au final 3m75 de long , 46 cm de large et un déplacement prévu de 150kg!

Début des travaux en 2000

Cliquer sur la photo pour l'agrandir

L'armature du "MISSOURI" à gauche et son propriétaire  et réalisateur à droite

 Construction de la coque

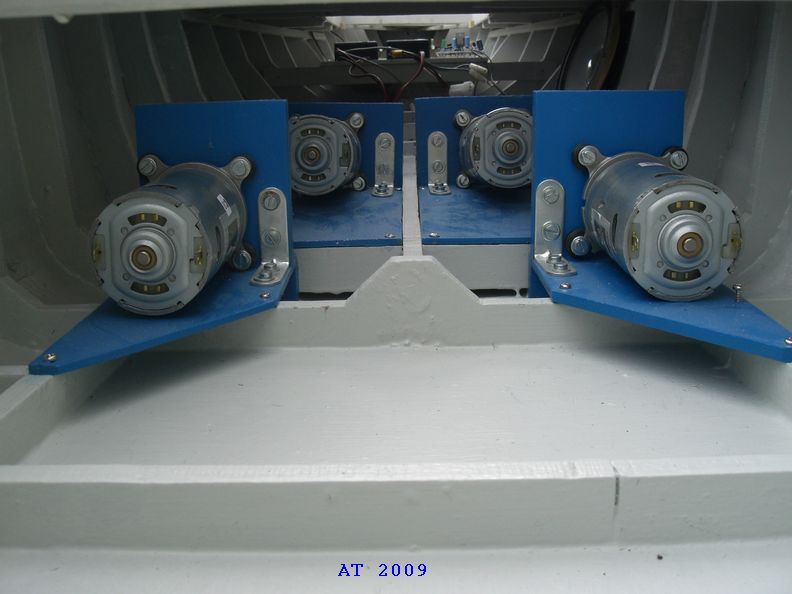

A gauche : La liaison des deux coques, au centre et à droite : la propulsion du navire

Les hélices sont en place

 A gauche : Le chateau central, au centre et à droite : l'ébauche des tourelles de 406 mm

 Les empreintes de moulage et le résultat

Détails de la réalisation des canons de 40 mm et de 20 mm

L'auteur devant son modèle

Partie de la tour avant

A gauche: début de la construction du télépointeur MK38,

au centre et à droite : tour arrière portant un des deux télépointeurs MK38

Les chaises d'hélices sont posées

Le chat "Bouboule" en figure de proue adore bricoler et suivre l'évolution des travaux

Les deux MK38 sont terminés et sont constitués chacun de 238 morceaux de plastique
